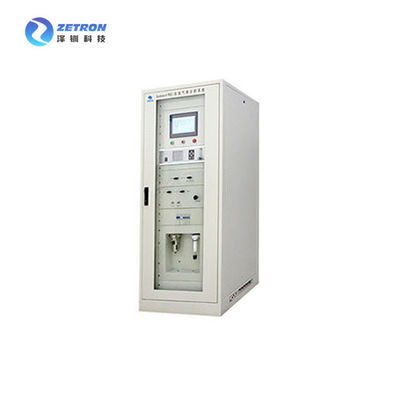

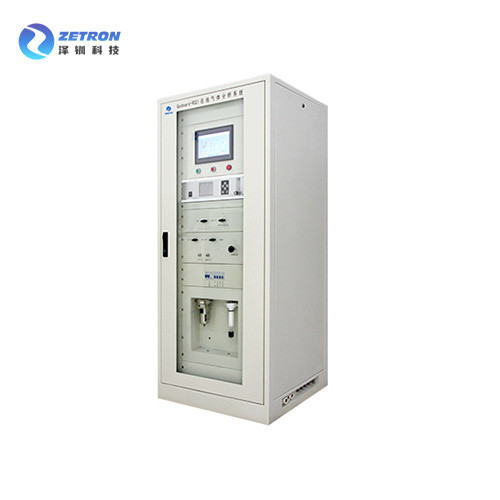

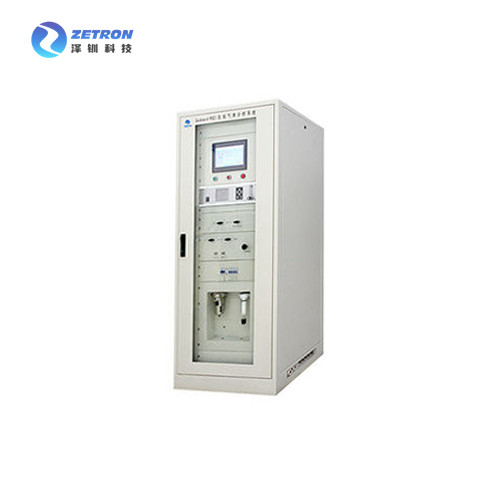

Stojak podłogowy PLC Syngas Analyzer Systems do eliminacji zanieczyszczeń pozostałego gazu

System analizatora gazu syntezowego

Krytycznym problemem w procesach zgazowania biomasy i węgla jest obecność smoły i pyłu w gazie procesowym.Są one zwykle usuwane przez klienta, ale może się zdarzyć, że niektóre pozostałe ilości będą musiały zostać wyeliminowane na poziomie systemu analizy gazu.

Do tych zastosowań Syngas Analysis Systems HY-9021 zaprojektowano ze specjalnym systemem kondycjonowania gazu składającym się z jednostki filtracji wstępnej pyłu i sadzy/smoły z bełkotką, filtrów, kolektorów wody, pomp perystaltycznych, ręcznego systemu napełniania/opróżniania bełkotki itp. wytrzymują korozję i zanieczyszczenia przez długi czas, nieprzerwanie pracując.

Technologia analizy gazu syntezowego z instrumentu Cubic-Ruiyi jest chroniona przez Traktat o Współpracy Patentowej (PCT).

Syngas Analysis Systems HY-9021 jest również wyposażony w zaawansowany system sterowania PLC do realizacji procesów pobierania próbek, mycia, kondycjonowania, chłodzenia, opróżniania, odświeżania wody, analizowania, opróżniania obejściowego, wysysania i tak dalej automatycznie, aby zrealizować 7X12 godzin bez nadzoru monitorowanie na żywo.

• Modułowa konstrukcja czujnika zapewnia łatwą obsługę i konserwację.
• Standardowa obudowa przemysłowa 19'' 3U, łatwa do zintegrowania z różnego rodzaju systemami przemysłowymi.
• Z wyświetlaczem LCD wskazującym wszystkie indeksy danych i łatwą w obsłudze klawiaturą dotykową.
• Zintegrowane wyjście cyfrowe RS232/RS485 i wyjście analogowe 4-20mA, łatwe do uzyskania przez system kontroli centrum projektowego i spełniające wymagania ciągłego monitorowania.
• Wyposażony w przepływomierz próbki gazu i zawór iglicowy do regulacji przepływu gazu wlotowego oraz wewnętrzny filtr gazu chroniący czujnik gazu przed zanieczyszczeniami.
• Z obudową stałotemperaturową dla czujników NDIR i TCD, aby uniknąć wpływu wahań temperatury i poprawić dokładność pomiaru.
• Dzięki funkcji autozerowania z wbudowaną pompą autozerowania, skutecznie zmniejsza częstotliwość kalibracji.
• Modułowy analizator gazu syntezowego nowej generacji wyposażony w moduł Bluetooth.Wspomaganie za pomocą oprogramowania APP na smartfona, może w niedalekiej przyszłości realizować funkcję zdalnego sterowania, pobierania danych i zdalnej diagnostyki online.

Funkcje pomiarowe:
• Przyjęcie międzynarodowej zaawansowanej technologii analizy gazów NDIR i TCD.
• Może jednocześnie mierzyć stężenie CO, CO2, CH4, H2, O2, CnHm, C2H2, C2H4.
• Gaz CnHm nie zakłóca wyniku pomiaru CH4.
• Precyzyjnie mierz zawartość CO w wysokim stężeniu CO2
• Odczyt H2 za pomocą opatentowanej technologii Thermal Conductivity Detecting, z kompensacją wpływu interferencji mierzonych CO, CO2, CH4, C2H2 i C2H4.
• Brak wpływu wahań przepływu na odczyt H2
• Obliczanie wartości opałowej online w czasie rzeczywistym, dowolnie przełączane między MJ / m³ lub kcal / m³ oraz między HHV lub LHV.

Przyrządy do analizy serii Syngas są szeroko stosowane w różnych zastosowaniach, od skali badań laboratoryjnych po skalę przemysłową, w tym w dziedzinie produkcji energii, przetwórstwa stali, konwersji chemicznej oraz zastosowań związanych z eksploracją ropy i gazu.
